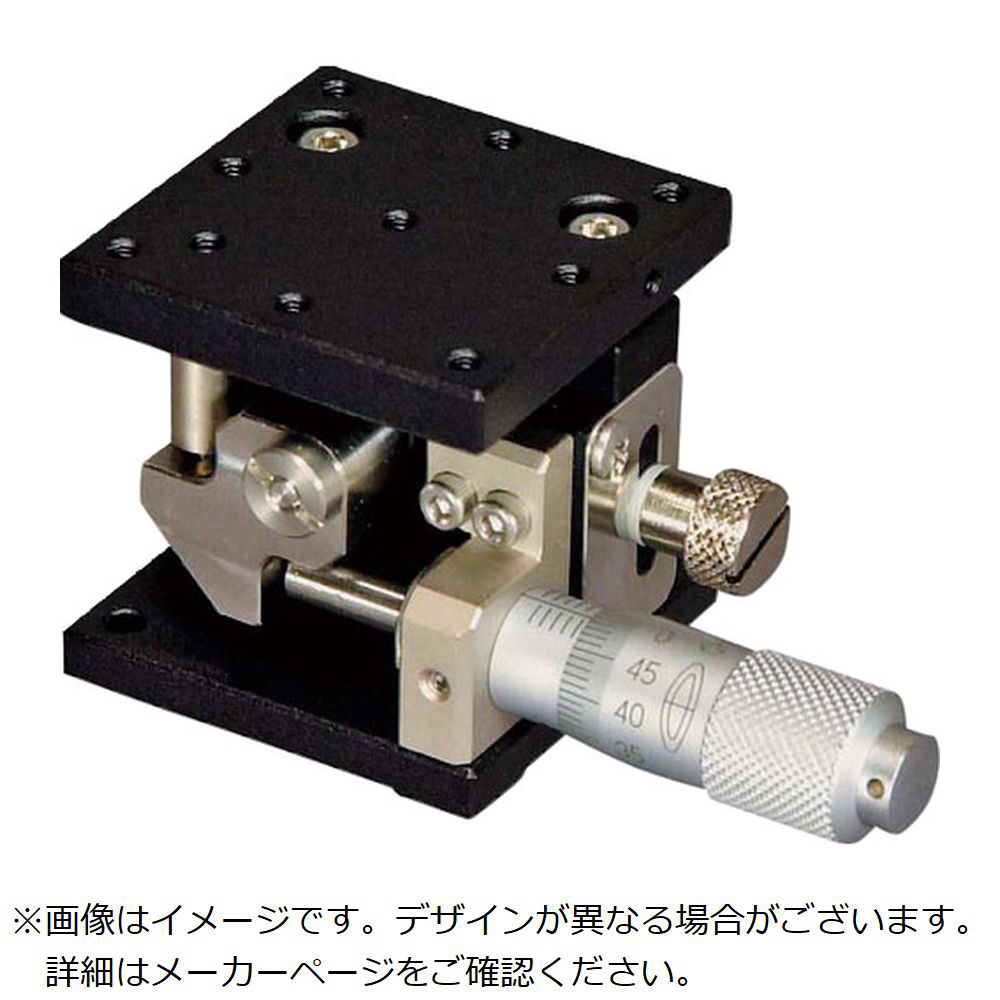

HG-VCR方式とアルミ合金を組み合わせ剛性、軽量を両立した昇降型のZ軸ステージです。
通常価格 ¥55,000(税別)
JAN:4589937515208
お取り寄せ
4月下旬以降出荷予定
「ご注文時の状況によりお届けまでに平常時よりも長い期間を要する場合がございます。お急ぎの場合は営業担当者へお問い合わせください。」
■HG-VCR方式とアルミ合金を組み合わせ剛性、軽量を両立した昇降型のZ軸ステージです。
【用途】
・カメラ、センサ、ワークなどの精密位置決めに。
【仕様】
・ステージ面(mm): 70×70
・移動量(mm): 0〜10
・移動精度 真直度(μm): 5
・縦(mm): 70
・横(mm): 101
・高さ(mm): 35
・耐荷重(N/kgf): 29.3(3)
・移動方向: Z軸1方向
・ツマミ一回転移動量(mm): 0.5
・移動精度 真直度(μm): 5
・耐荷重N(kgf): 29.3(3)
・移動方向: Z軸1方向
・クランプ方式: 板クランプ
・送り方式: 標準マイクロメータ(CMH-13RM)
【材質/仕上】
・ステージ本体: アルミ合金
・表面処理: 黒アルマイト梨地
