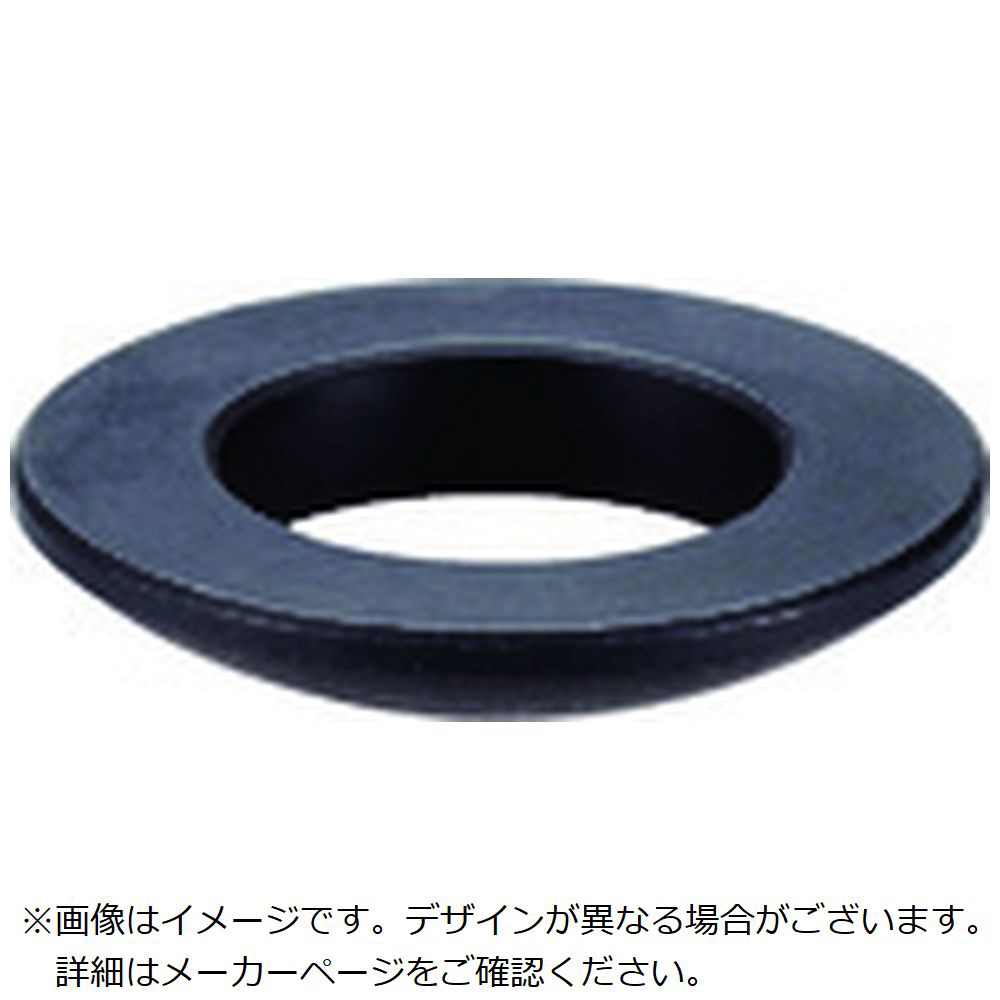

円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。
通常価格 ¥7,900(税別)
JAN:4030618234029
△通常8〜13営業日以内にお届け
特長
■円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。
■座面の角度を約3度まで補正します。
用途
■鋳物、ストラップ等傾斜面のボルト固定に。
仕様
■適合ボルト:M60
■d1(mm):62.0
■d3(mm):112
■h2(mm):25
■h4:組合せ時高さ(mm)(円錐シートD型):43.6
■適合ボルト呼び径:60
■ネジの締付トルク (max. Nm)12219
■耐荷重(静荷重)(max. kN)1122
■形状C
■摩擦係数:0.14
材質/仕上げ
■焼入れ鋼(浸炭焼入れ)
■仕上げ:リン酸塩皮膜処理
